تعد قوالب الجاذبية والضغط المنخفض من تقنيات القولبة الأساسية التي يتم تطبيقها على نطاق واسع في التصنيع، ولكل منها مبادئ ومزايا وسيناريوهات تطبيق فريدة، مما يخدم الاحتياجات الصناعية المختلفة. كلاهما ينتمي إلى عمليات صب القوالب الدائمة، وذلك باستخدام قوالب قابلة لإعادة الاستخدام لإنتاج مكونات عالية الجودة، لكنهما يختلفان بشكل كبير في طرق تعبئة المواد وخصائص الأداء.
تعتمد قوالب الجاذبية، والمعروفة أيضًا باسم قوالب الصب بالجاذبية، فقط على جاذبية الأرض لملء المعدن المنصهر في تجويف القالب دون مساعدة الضغط الخارجي. تبدأ العملية بتسخين القالب إلى 150-200 درجة مئوية لتقليل الضرر الحراري وتسهيل تدفق المعدن، يليه طلاء التجويف بمادة مقاومة للحرارة لمنع الالتصاق وإطالة عمر القالب. يتم صب المعادن المنصهرة مثل الألومنيوم والمغنيسيوم وسبائك النحاس في القالب، والذي يتم فتحه على الفور بعد التصلب لتجنب التمزق الساخن.
عادة ما تكون هذه القوالب مصنوعة من الحديد الزهر الرمادي أو الفولاذ أو الجرافيت لمقاومة الحرارة والتآكل، مع تصميم من جزأين لسهولة التثبيت وإزالة المكونات. إنها تتفوق في تكلفة المعدات المنخفضة، والتشغيل البسيط، وكفاءة الإنتاج العالية، ومناسبة للأجزاء ذات الجدران السميكة ذات الإنتاج الضخم مثل رؤوس أسطوانات المحرك، والعجلات، وتجهيزات الأنابيب.
على النقيض من ذلك، تستخدم قوالب الضغط المنخفض ضغط غاز منخفض (عادة 0.06-0.15 ميجاباسكال) لدفع المعدن المنصهر أو المواد البلاستيكية الحرارية بلطف إلى داخل تجويف القالب من الأسفل، مما يقلل من الاضطرابات والعيوب. بالنسبة لصب المعادن، يتم وضع القالب فوق بوتقة محكمة الغلق، حيث يقوم الهواء المضغوط بدفع المعدن المنصهر إلى أعلى من خلال أنبوب التعبئة. بالنسبة لتغليف المكونات الإلكترونية، يتم تسخين المواد البلاستيكية الحرارية مثل مادة البولي أميد إلى 180-240 درجة مئوية ويتم حقنها عند 3.5-14 بار، مما يشكل ختمًا وقائيًا حول الأجزاء الحساسة مثل لوحات الدوائر. تتميز هذه القوالب بالتحكم الدقيق في الضغط، وتنتج مكونات ذات كثافة عالية، وأسطح ناعمة، وأقل مسامية، مما يجعلها مثالية للأجزاء المعقدة ذات الجدران الرقيقة مثل علب نقل الحركة للسيارات ومكونات الفضاء الجوي.
في حين أن قوالب الجاذبية فعالة من حيث التكلفة ومناسبة للمنتجات البسيطة ذات الجدران السميكة، فإن قوالب الضغط المنخفض توفر دقة وجودة فائقة للتطبيقات عالية الطلب، على الرغم من الاستثمار العالي في المعدات. يلعب كلاهما أدوارًا حيوية في صناعات السيارات والفضاء والإلكترونيات، حيث يعتمد اختيارهما على تعقيد الأجزاء ومتطلبات الجودة وحجم الإنتاج، ويدعمان معًا تصنيع مكونات متنوعة عالية الموثوقية.
صب الجاذبية وقوالب الضغط المنخفض
الجاذبية مقابل الضغط المنخفض: تحليل مقارن لتقنيات تعبئة القالب
يشير صب الجاذبية إلى العملية التي يملأ فيها المعدن المنصهر تجويف القالب بشكل طبيعي تحت قوة الجاذبية، وهو ما يُرى عادةً في صب الرمل وصب القالب الدائم (قالب الجاذبية). هيكل القالب بسيط نسبيًا، مما يجعله مناسبًا لإنتاج دفعات صغيرة إلى متوسطة من الأجزاء ذات الأشكال المعقدة. ومع ذلك، فإن سرعة ملء المعدن المنصهر سريعة نسبيًا، مما قد يؤدي بسهولة إلى انحباس الهواء أو حدوث شوائب الأكسدة.

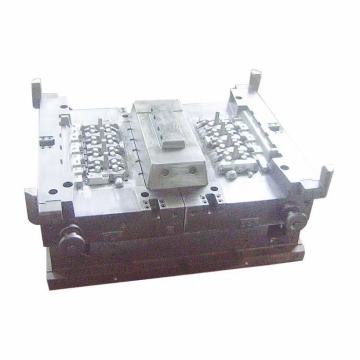

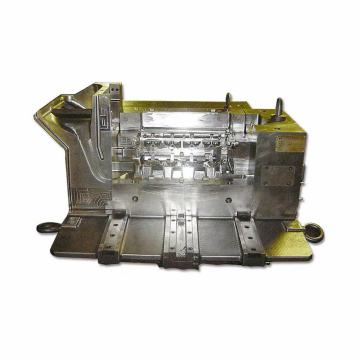

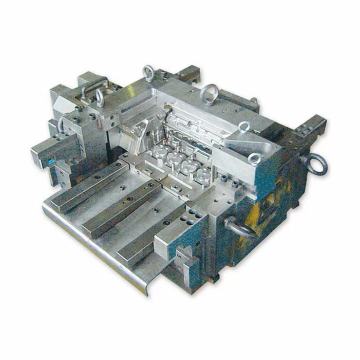

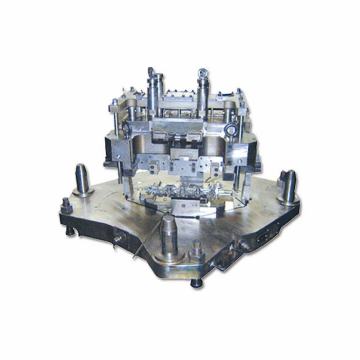

يتم استخدام قوالب الضغط المنخفض في عملية الصب بالضغط المنخفض، حيث يتم إدخال الغاز المضغوط الجاف إلى فرن احتجاز محكم الغلق، مما يؤدي إلى ارتفاع المعدن المنصهر بسلاسة من الأسفل لملء القالب تحت فرق الضغط. تتكون هذه القوالب عادةً من قوالب معدنية، وأنظمة تبريد، وهياكل مانعة للتسرب، مما يسمح بعملية تعبئة محكمة ومستقرة. بما أنه يتم الحفاظ على الضغط حتى يتم تصلب المسبوكات بالكامل، فإن المصبوبات الناتجة لها بنية كثيفة، وخصائص ميكانيكية ممتازة، واستخدام عالي للمواد. هذه الطريقة مناسبة بشكل خاص لإنتاج كميات كبيرة من مكونات سبائك الألومنيوم التي تتطلب إحكامًا وقوة عاليتين، مثل عجلات السيارات ورؤوس الأسطوانات.
يعتمد أحدهما على "التدفق الحر المدفوع بالجاذبية"، بينما يستخدم الآخر "التوصيل الدقيق عبر ضغط الهواء". تمثل العمليتان تناقضًا حادًا من حيث بنية القالب والتحكم في التعبئة وسيناريوهات التطبيق.
